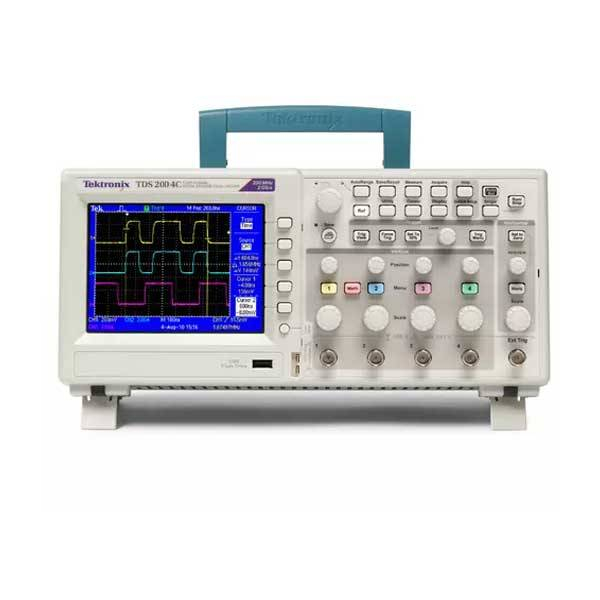

Дисплей (QVGA ЖК)

TFT

Полоса пропускания*3

70 МГц

Число каналов

2

Вход внешнего запуска

Присутствует во всех моделях

Частота дискретизации в каждом канале

1,0 Мвыб/с

Длина записи

2,5 тыс. точек при всех скоростях развертки во всех моделях

Вертикальное разрешение

8 бит

Вертикальная чувствительность

от 2 мВ/дел до 5 В/дел во всех моделях с калиброванной тонкой настройкой

Погрешность вертикального отклонения по постоянному току

±3 % во всех моделях

Масштабирование по вертикали

Расширение или сжатие живых или сохраненных сигналов

Максимальное входное напряжение

300 Вср.кв. (КАТ II); снижается со скоростью 20 дБ/декаду при частоте более 100 кГц до 13 Впик-пик при 3 МГц

Диапазон положений осциллограмм

от 2 мВ/дел до 200 мВ/дел +2 В
от 200 мВ/дел до 5 В/дел +50 В

Ограничение полосы пропускания

20 МГц во всех моделях

Режим входа

Связь по постоянному току, связь по переменному току, земля во всех моделях

Входное сопротивление

1 МОм параллельно с 20 пФ

Диапазон скорости развертки

от 5 нс/дел
до 50 с/дел

Погрешность развертки

50 х 10-6

Горизонтальная растяжка

Расширение или сжатие живых или сохраненных сигналов

Интерфейсы ввода/вывода

Порты USB

Хост-порт USB на передней панели поддерживает USB накопители Порт USB на задней панели поддерживает подключение к ПК и все совместимые с PictBridge принтеры

GPIB

Опция

Энергонезависимая память

Отображение сохраненных сигналов

Сохраненные сигналы длиной (2) 2,5 тыс. точек

Сохранение сигналов без USB накопителя

(4) 2,5 тыс. точек

Максимальный объем USB накопителя

64 ГБ

Сохранение сигналов на USB накопителе

96 и более опорных сигналов на каждые 8 МБ

Сохранение настроек без USB накопителя

10 настроек органов управления передней панели

Сохранение настроек на USB накопителе

4000 и более настроек органов управления передней панели на каждые 8 МБ

Сохранение снимков экрана на USB накопителе

128 и более снимков экрана на каждые 8 МБ (число снимков зависит от выбранного формата файлов)

Сохранение всех параметров на USB накопителе

12 и более операций сохранения на каждые 8 МБ Одна операция сохранения всех
параметров создает от 3 до 9 файлов (настройка, снимок экрана, плюс один файл на
каждый отображаемый сигнал)

*3 Полоса пропускания 20 МГц при развертке 2 мВ/дел, для всех моделей.
