Опис

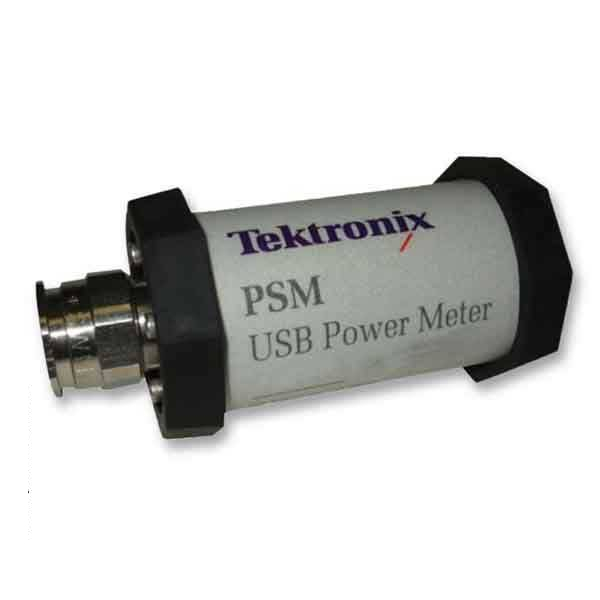

Tektronix PSM3120 измеритель мощности ВЧ.
| Характеристики |
PSM3120 |
| Входной разъем |
N-тип (male) |
| Диапазон рабочих частот |
10 МГц…8 ГГц |
| Динамический диапазон |
-55 дБм…+20 дБм |
| Полоса видео |
100 Гц, типичное |
| Общая погрешность (неопределенность) |
2 × √[ (CF/2)2 + (L/2)2 + (N/2)2 + (Z/√2)2+ (Mm/√2)2 + (T/√2)2 ] |
| Неопределенность: калибровочный коэффициент (CF) |
10 МГц…1 ГГц: |
| Неопределенность: нелинейность (L) |
+15 дБм…+20 дБм: 3,0% |
| Неопределенность: шум (N) |
интеграция 5 секунд +10 дБм…+20 дБм: 0,10% |
| Смещение нуля (Z) |
[(3,0 нВт на 25 °C) + |ΔT| × (0,15 нВт / °C)] + 0,01 нВт /месяц |
| Учет КСВН (Mm) Mm=100×[(1 ± Γsource×Γsensor)2 –1] |
1,20:1 КСВН |
| Неопределенность: температура (T) |
40 °C < T ≤ 50 °C: 2,00% |
| Скорость измерения |
2000 изм./сек |
| Интерфейс |
USB 2.0 |
| Габаритные размеры |
Ø48 мм х 74 мм |
| Вес |
164 г (разъем 3,5 мм) / 203 г (разъем N-тип) |
