Опис

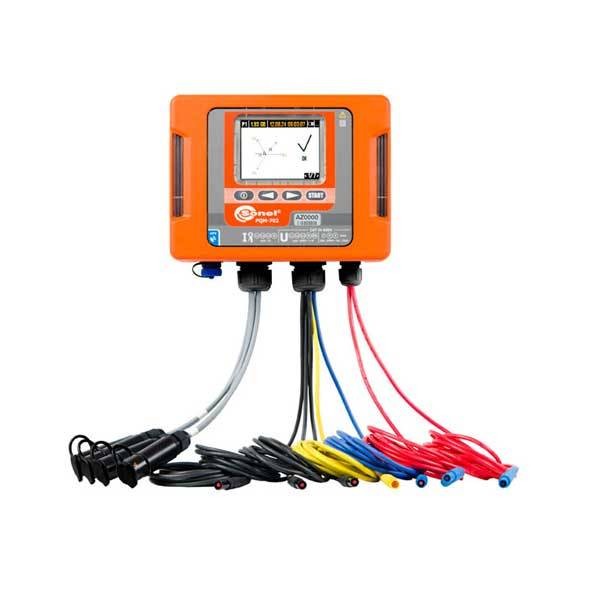

Sonel PQM-702 розроблений для проведення реєстрації та аналізу параметрів якості електричної енергії в мережах з номінальними частотами 50/60 Гц, Програмне забезпечення Sonel Analysis дозволяє швидко провести настроювання приладу і сформувати звіт.

Sonel PQM-702 адаптований для роботи в складних погодних умовах: діапазон температур від -20 ° до + 55 ° С. Стабільна робота при негативних температурах забезпечується за рахунок вбудованого нагрівача. Ступінь захисту корпусу відповідає IP65. Аналізатор може безперервно працювати, харчуючись від тестованої мережі змінної напруги. У разі відключення зовнішнього живлення, робота вимірювача підтримується від внутрішньої акумуляторної батареї.

Особливості Sonel PQM-702

• Повна відповідність класу А;
• Реєстрація сигналів управління;
• GPS модуль для синхронізації часу;
• GSM модуль і бездротової адаптер OR-1 для обміну даними (настройки, управління, зчитування даних);
• Вбудований блок живлення з широким діапазоном номінальних вхідних напруг 90 … 760В змінного або постійного струму;
• Робота від внутрішнього акумулятор при відключенні живлення;
• Одночасна реєстрація двох масивів даних (робота по стандарту і призначені для користувача настройки);
• Ступінь захисту корпусу IP65;
• Автоматичне формування протоколів реєстрації.

Вимірювання і реєстрація за допомогою Sonel PQM-702

• Напруга постійного і змінного струму L1, L2, L3, N, PE (п’ять вимірювальних входів). Мінімальне, максимальне, середнє і миттєве значення напруги. Можливо спільне використання з трансформаторами напруги;
• Сили постійного і змінного струму L1, L2, L3, N (чотири вимірювальних входи). Мінімального, максимального, середнього і миттєвих значень сили струму. Можливо спільне використання з трансформаторами струму. Діапазон вимірювання залежить від типу струмовимірювальних кліщів: гнучкі кліщі F-1, F-2, F-3 (до 3000 А), кліщі C-4 (1000 A) і кліщі C-6 (10 A), C-7 (100 А).
• Коефіцієнта пікових значень напруги і струму;
• Частоти від 40 Гц до 70 Гц;
• Потужності: активної (P), реактивної (Q), потужності спотворень (D), повної (S);
• Енергії: активної (EP), реактивної (EQ), повної (ES);
• Коефіцієнта потужності cosφ, tgφ;
• Коефіцієнта гармонійних втрат (К-фактор);
• До 50-ї гармоніки напруги і струму;
• Інтергармонік напруги і струму;
• Сумарного коефіцієнта гармонійних складових напруги THD U і THD I;
• Короткочасної та тривалої дози флікера P _ST і P _LT ;
• Несиметрія напруги і струму;
• Перенапруг, провалів, переривань з можливістю збереження осцилограм;
• Осциллограмм струму і напруги для кожного періоду усереднення.

Можливі вимірювання за допомогою Sonel PQM-702

• Вимірювання відповідно до EN 50160
• Напруга L1, L2, L3, N-PE
  • середні, мінімальні, максимальні та миттєві значення, діапазон до 1000 В, можливість роботи з трансформаторами напруги,
• Струм L1, L2, L3, N (чотири входи)
  • середнє, мінімальне, максимальне та миттєве значення, вимірювальний струм з діапазоном до 3 кА (залежить від використовуваного затискача), можливість роботи з трансформаторами струму,
• Коефіцієнт гребінь напруги та струму,
• Частота від 40 Гц до 70 Гц,
• Активна, реактивна, спотворення, видима потужність, включаючи тип реактивної потужності (ємнісна, індуктивна),
• Запис потужності:
  • метод Будеану,
  • IEEE 1459,
• Активна, реактивна, явна енергія,
• Коефіцієнт потужності, cosφ, tgφ,
• K фактор (перевантаження трансформатора, викликане гармоніками),
• До 50 ^-ти гармонік напруги та струму,
• Загальне гармонійне спотворення (THD) для напруги та струму,
• Короткочасне (P _ST ) та довготривале (P _LT ) мерехтіння,
• Дисбаланс напруги та струму,
• Виявлення поточних подій, включаючи запис сигналів,
• Запис форм сигналу струму та напруги після кожного періоду усереднення.

Пристрій Sonel PQM-702 призначений для роботи з мережами:

• З номінальною частотою 50/60 Гц,
• З номінальною напругою : 64/110 V; 110/190 V; 115/200 V; 127/220 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 290/500 V; 400/690 V,
• Мережа постійного струму

Підтримувані Sonel PQM-702 мережі:

• Однофазна,
• Двофазна із загальним N провідником,
• Трифазне зіркове з’єднання з N провідником і без нього,
• Трифазна дельта.

Програмне забезпечення SONEL Analysis 4:

• Можливість налаштування вимірювача  і формування протоколу вимірювань
• Можливість налаштування чотирьох точок вимірювання: кожній точці відповідає свій алгоритм реєстрації, набір номінальних параметрів, об’єм пам’яті;
• Установка номінальних параметрів мережі: напруга (фазна / лінійне), частота, тип мережі;
• Установка параметрів трансформаторів напруги та / або струму;
• Вибір періоду усереднення;
• Розклад запуску і зупинки реєстрації;

Технічні характеристики Sonel PQM-702

Стандартна комплектація Sonel PQM-702

Додаткова комплектація Sonel PQM-702
