Опис

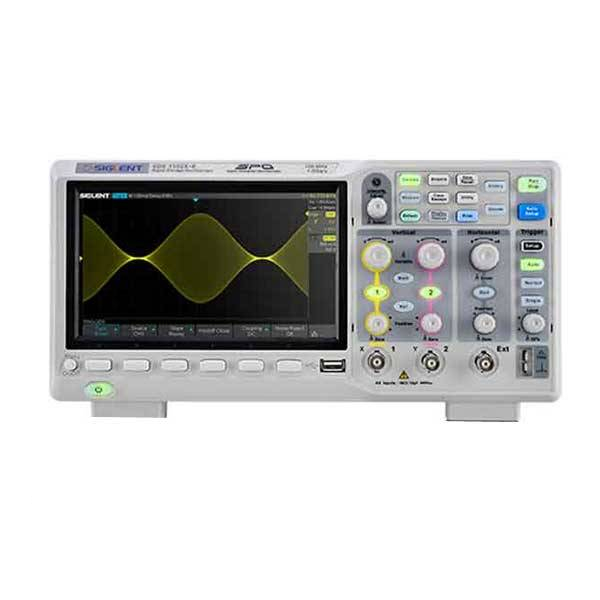

Siglent SDS1202X-E цифровий осцилограф з технологією SPO (суперфосфор),  має пропускну здатність 2 х 200 МГц , швидкість вибірки 1 ГВ / с , об’ємом пам’яті 14М точок , швидкість захоплення осциллограмм: 100 тис.форм / сек (звичайний режим) / 400 тис. !!! форм / сек. (режим сегментированной вибірки), розширену систему синхронізації, декодуванням  I2C, SPI, UART, CAN, LIN, RS232, колірну градацію частоти повторення осциллограмм, високою чутливістю 500 мкВ / діл. і все це в стандартній комплектації без необхідності покупки опцій.

Особливості Siglent SDS1202X-E

• Покращена технологія SPO (суперфосфор)
• Смуга пропускання: 200 МГц, 2 аналогових каналу + вхід зовнішньої синхронізації
• Частота вибірки: 1 ГВ / с в реальному масштабі часу
• Висока швидкість захоплення: до 400 тис. форм сигналу / сек. в режимі сегментированої вибірки
• Великий об’єм пам’яті: 14 M точок (при одночасній роботі 2-х каналів: 7 Мточек / канал)
• Кольороворізне представлення частоти повторення сигналів
• Інтелектуальна система синхронізації на основі апаратної частини осцилографа
• Низьке фазове тремтіння тригера і висока стабільність опорного генератора
• Декодування даних послідовних шин: I2C, SPI, UART, CAN, LIN, RS232 (стандарт)
• Гальванічно розв’язані канали (апаратна опція ISFE)
• Функція масштабування на основі апаратної частини осцилографа
• Наявність високошвидкісної функції PASS / FAIL заснованих на апаратній реалізації
• 38 автоматичних вимірювань форм сигналів, наявність функцій статистичних вимірювань
• Швидке перетворення Фур’є FFT: обробка 1 млн. точок !!!
• Розширені математичні функції: БПФ, d / dt, інтегрування, витяг квадратного кореня)
• Інтерфейси: USB Host, USB device (USBTMC, PicBridge), LAN (VXI-11), EXT TRIG, PASS / FAIL, TRIG OUT
• Підтримка зовнішніх дистанційних команд управління SCPI.

Специфікація Siglent SDS1202X-E
