Опис

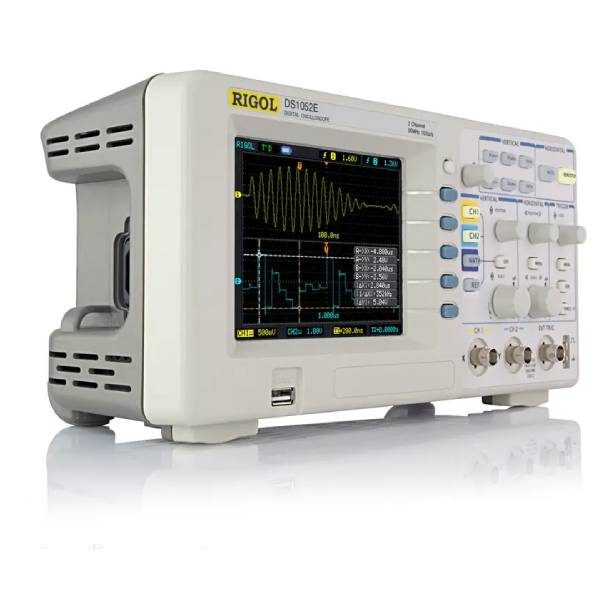

Цифровой осциллограф. 2 канала. Полоса – 50 МГц. Макс. частота дискретизации: 1Гвыб/с (реальное время), 10 Гвыб/с (эквив.режим); Макс.память: 1М точек. Входной импеданс 1МОм. Цифровые фильтры. Курсорные и 20 автоизмерений. Интерфейс: USB Device/Host, RS-232, P/F Out . Дисплей – цветной 5,7” TFT (320×234). Размеры, мм : 303х154х133. Вес: 2,3кг
Характеристики:
Каналы – 2 + внешний запуск
Полоса пропускания – 50 МГц
Частота дискретизации в реальном времени – 500 Мвыб/сек на канал, 1Гвыб/сек – при объединении каналов
Эквивалентная частота дискретизации – 10 Гвыб/сек
Объем памяти:
1 канал, частота дискретизации 1Гвыб/сек. Режим “обычной”/”длинной” памяти – 16К/не активна
1 канал, частота дискретизации 500Мвыб/сек и ниже. Режим “обычной”/”длинной” памяти – 16К/1М
2 канала, частота дискретизации 1Гвыб/сек. Режим “обычной”/”длинной” памяти – 8К/500К
Время нарастания – 7 нс
Входной импеданс – 1МОм/15пФ
Коэффициент отклонения по вертикали: 2мВ/дел…10В/дел
Разрешение по вертикали: 8 бит
Время горизонтальной развертки – 5нс/дел….50с/дел
Максимально допустимое напряжение на входе: 300В скз
Режим XY
Связь по входу: открытый; закрытый; заземление входа
Режим развертки: автоматический, нормальный, однократный
Режим запуска: по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам); по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки; по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов
Курсорные измерения: ручные (интервал времени (∆T), разность напряжений (∆V), 1/∆T); слежения; автоизмерения
20 автоматических измерений: размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка.
Математические функции: сложение, вычитание, умножение, инвертирование
Встроенная функция анализатора спектра на основе БПФ. Вид окна: Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное.
Интерполятор Sin(x)/x
Режим усреднение (до 256 регистраций)
Пиковый детектор
Ограничение полосы пропускания – 20МГц
Самописец: 500мс/дел…50с/дел
Настраиваемая чувствительность запуска для эффективной фильтрации шума
Встроенные цифровые фильтры (НЧ, ВЧ, полосовой, режекторный)
Режим «годен – негоден» с оптически изолированным выходом
Хранение: 10 осциллограмм, 10 настроек, BMP и CSV , осциллограммы и настройки
Встроенный частотомер
Автокалибровка
Многоязыковой пользовательский интерфейс
Интерфейс: USB Device, USB Host, RS-232, P/F Out (изолированный)
Дисплей – цветной 5,7” TFT дисплей (разрешение 320×234)
Питание: 100-240В, 50Гц
Ультракомпактный
Размеры, мм : 303х154х133
Вес: 2,3кг
Стандартная комплектация:
Кабель питания
Пробник 1:1, 10:1
Кабель USB
Руководство по эксплуатации
Гарантийный талон
Дополнительная комплектация:
Программное обеспечение Ultrascope под Win98/2000/XP
Мягкая сумка для переноски прибора
