Опис

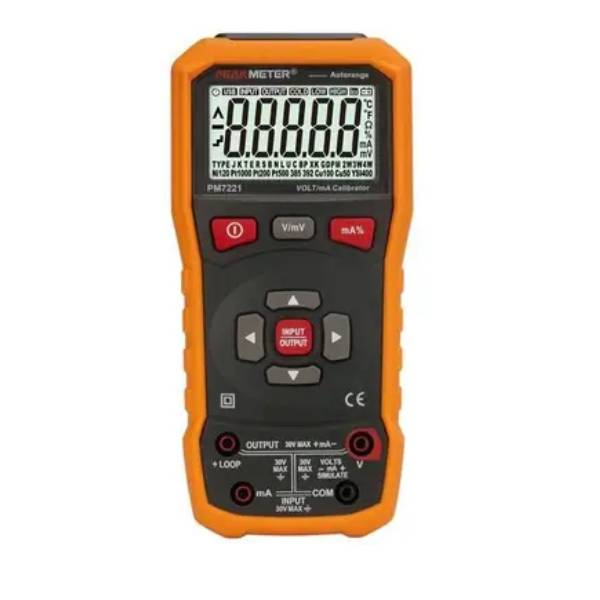

Peakmeter PM7221 – г – це джерело напруги / струму і вимірювальний пристрій, що використовується при випробуванні сигналів постійного струму 0-24 мА і напруги 0-10 В.
Особливості Peakmeter PM7221
- вимірювання сигналу струму контуру (0-24 мА) з дуже високою точністю 0,015% і 1 мА;
- вимірювання напруги вихідного сигналу від ПЛК, трансмиттеров і т. д .;
- генерує або моделює струм контуру 24 мА;
- генерує напругу до 100 мВ або 10 В;
- живлення ланцюга 24 В з одночасним вимірюванням сили струму;
- сучасний рідкокристалічний дисплей;
- наявність вхідного інтерфейсу;
- обладнаний роз’ємом зонда;
- автоматичне вимикання пристрою після 5 хвилин бездіяльності з метою продовження терміну служби батарей;
- максимальна напруга, яке встановлюється між будь-яким вхідним терміналом і землею або між двома вхідними клемами: 30 В;
- індикація низького заряду батареї.
Специфікація Peakmeter PM7221
|
Параметр |
Діапазон |
Точність |
Розрізення |
| мВ вимір (ВХІД) |
від 0 до 100 мВ |
± (0,02% + 2) |
0,01 мВ |
| мВ генерація (ВХІД) |
від 0 до 100 мВ |
± (0,02% + 2) |
0,01 мВ |
| В вимір (ВХІД) |
від 0 до 10 В |
± (0,02% + 2) |
0,001 В |
| У генерація (ВХІД) |
від 0 до 10 В |
± (0,02% + 2) |
0,001 В |
| вхідний опір |
1 МОм (номінальне значення), <100 pF |
||
| Захист від перенапруги |
30 В |
||
| мА вимір (% від проміжку часу) |
від 0 до 24 мА |
± (0,015% + 4) |
0,001 мА |
| мА генерація (% від проміжку часу) |
від 0 до 24 мА |
± (0,015% + 4) |
0,001 мА |
| Захист від перевантажень | запобіжник швидкої дії 250 мА, 250 Вт | ||
| відсоток | 0% = 4 мА, 100% = 20 мА | ||
| аналоговий режим | номінальна величина напруги зовнішнього контуру складає 24 Вт | ||
| Величина напруги зовнішнього контуру | коливається від 12 В до 30 В | ||
| контур харчування | 24 В постійного струму | ± 10% | |
| Робоча температура | від -10 до 55 ° С | ||
| Температура зберігання | від -40 до 60 ° С | ||
| робоча висота | до 2000 м | ||
| температурний коефіцієнт | від -10 до 18 ° С і від 28 до 55 ° С, діапазон виміру ± 0,005% / ° С |
||
| Відносна вологість | 95% (до 30 ° С), 75% (до 40 ° С), 45% (до 50 ° С) і 35% (до 55 ° С) | ||
| Вимоги до живлення | 4 батареї типу АА напругою 1,5 В | ||
| габаритні розміри | 194х94х54 мм | ||
| вага | 360 г (без батарей) | ||
