Опис

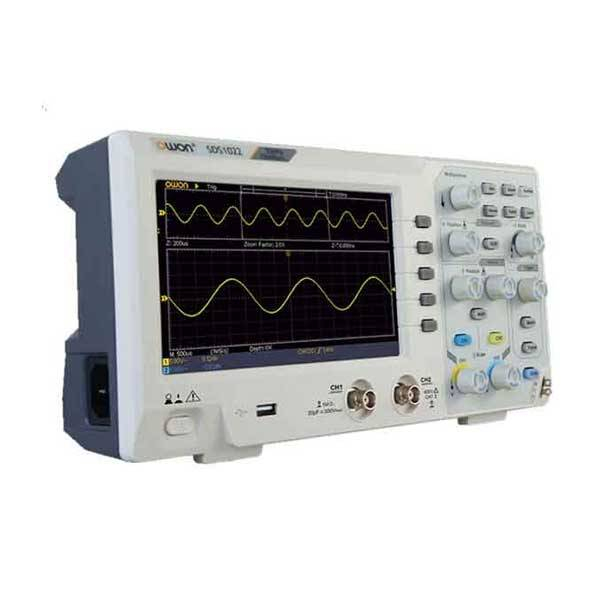

OWON SDS1102 2-x канальний недорогий осцилограф, виробництва компанії OWON, має пропускну здатність 100 МГц, вибірка 1 ГВ / с, об’ємом пам’яті 10к точок.
Основне призначення осцилографа – застосування для вирішення завдань не вимагають великих обсягів пам’яті і складних умов захоплення.
Особливості OWON SDS1102
- Смуга пропускання: 100 МГц
- Кількість каналів: 2 канали + зовнішній вхід синхронізації
- Швидкість вибірки: 1 ГВ / с (Real time)
- Обсяг пам’яті: 10к точок
- Дисплей 7 “TFT дозвіл: 800 х 480
- Інтерфейс: USB
Специфвкація OWON SDS1102
| Смуга пропускання | 100 МГц |
| Швидкість розгортки | від 2 нс / справ до 1000 с / справ |
| Кількість каналів | 2 канали + вхід зовнішньої синхронізації |
| Чутливість по вертикалі | від 5 мВ / справ до 5 В / справ. |
| похибка вимірювань | 3% |
| Роздільна здатність по вертикалі | 8 біт |
Вхідні параметри
| Вхідний імпеданс | 1 МОм, 10 пФ |
| Режими входу | AC, DC, GND |
| Максимальна вхідна напруга | ± 400 В Ампл., САТI, САТII |
| Коеф. ділення (стандартних пробників) | х1; х10 |
| Корекція по поеффіціенту пробника | х1; х10; х100; х1000 |
Система синхронізації
| Режими синхронізації | авто, норм., одиничний захоплення |
| Умови синхронізації | за рівнем, відео |
| Джерело синхронізації | СН1, CH2 |
Система цифрової обробки
| Тип вибірки | у реальному часі |
| Швидкість вибірки | 1 ГВ / с |
| Еквівалентна швидкість вибірки | немає |
| Обсяг пам’яті | 10К |
| Алгоритм востановления сигналу | sin (x) / x |
Система вимірювань і математичної обробки
| Автоматичні вимірювання | Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, + Width, -Width, + Duty, -Duty, Delay A → B, Delay A → B, area, cycle area |
| функції математичні | додавання, віднімання, множення, ділення, БПФ |
Загальні характеристики
| Дисплей | 7 “технологія TFT, підсвічування LCD |
| Роздільна здатність | 800 х 480 |
| Живлення | 100-240 В, 45-440 Гц, <15 Вт |
| Габарити | 301 (ширина) х 70 (глибина) х 110 (висота) |
| Маса | 1,1 кг. |
