Опис

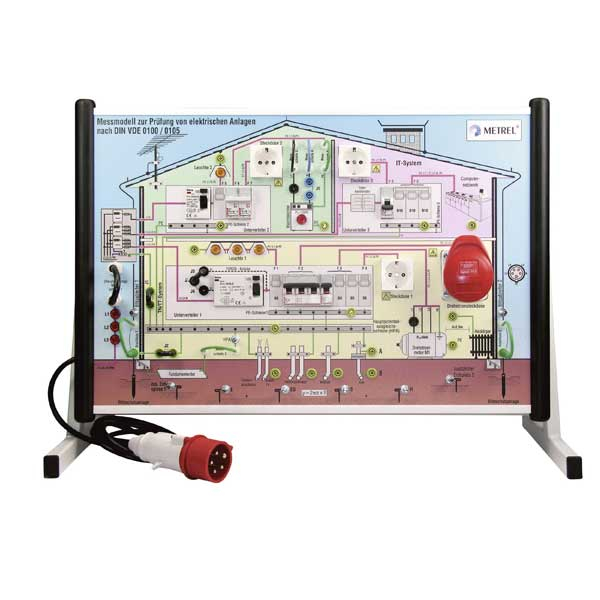

Демонстраційний стенд Metrel MA 2067 є компактною спеціалізованою електротехнічною платформою з широкими
навчальними можливостями. Стенд дозволяє наочно демонструвати і одночасно відображати електроустановки
(ЕУ) і розподільні ланцюги, пристрої захисту та безпеки, такі як запобіжники, ПЗВ, кінцеві розетки тощо.
Стенд MA 2067 розроблений і виготовлений для використання головним чином в освітньому процесі в електротехнічних установах середнього рівня з метою відпрацювання практичних навичок і знань персоналу про споживачів (електроустановках до 1000 В) і електрогосподарстві вцілому.
Основне призначення та завдання стенду – відпрацювання правил безпечної роботи в ЕУ і виключення можливих помилок оператора при вимірюванні. Стенд MA 2067 дозволяє імітувати (створювати) деякі несправності і порушення в електромережах, пристроях комутації та обладнанні для демонстрації їх виявлення (виявлення) приладами. Окрім того, стенд може бути використаний підприємствами і організаціями для демонстрацій технічних можливостей контрольно-вимірювального обладнання та тестерів параметрів електробезпеки.
Демонстраційний стенд дозволяє проводити показ функціонування обладнання за трьома варіантами виконання заземлення безпеки енергосистем: TT, NT, IT.
Демонстраційний стенд MA 2067 забезпечує можливість підключення як в 3ф мережу (в базовій комплектації), так і в 1ф мережу за допомогою спеціального адаптера (опція). стенд може розташовуватися горизонтально – при навчанні невеликої групи слухачів або встановлений у вертикальному положенні за допомогою знімною підставки (у великій аудиторії, для презентації, на виставках).
Ключові риси Metrel MA 2067
- Компактний багатофункціональний демостенд
- Можливість включення в 3-х фазну мережу (в1-о фазну – опційно)
- Відображення енергосистем TT, NT, IT виконання
- Можливості демонстрації вимірювань: ПЗВ, повного опору кола, петлі Ф-З (струм
- КЗ), напруги дотику, опору заземлення та провідності грунту, аналізу
- якості електроенергії (до 100В), чергування фаз, струмів витоку
- Імітація пошкоджень і несправностей в ланцюгах (до 19 помилок в різному їх поєднанні)
- В комплекті знімна підставка
- Наочність, зручність, портативність
Сфери застосування Metrel MA 2067
- Навчання слухачів, студентів навчальних закладів з електротехніки та монтажу ЕУ до 1000 В.
- Відпрацювання практичних навичок (тренінг) і організація цільового навчання процедурам вимірювання як нормованих параметрів електробезпеки, так і виявлення відхилень і відмов обладнання в енергосистемах.
- Демонстрація функціональності, можливостей і технічних характеристик різних приладів різних виробників.
Технічні характеристики Metrel MA 2067
Можливість підключення до мережі |
|
3-х фазний роз’єм (3P + N + PE) з кабелем ( 4 м) | |
Виконання |
|
Розетка | 1-фазний адаптер з кабелем ( 2 м) |
Відповідність стандартам і нормам | EN 61010-1 (безпека), EN 50081-1 (EMC), EN 50082-1 (EMC)
VDE 0100 (монтаж електромереж) |
Загальні дані |
|
Підставка | Знімна (на 2-х болтах) |
Ширина | 680 мм |
Висота | 450 мм |
Класифікація по захисту | (PE контакт з’єднаний з металоконструкціями) |
Маса | 12,5 кг |
