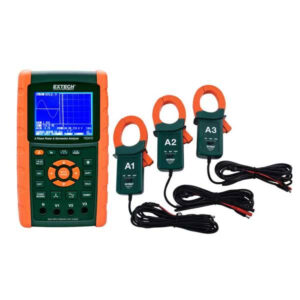

Name: Extech PQ3470. 3- фазний графічний аналізатор потужності та гармонік/реєстратор даних.
Brand: Extech Instruments | США
SKU: 4886

Опис

Випуск моделі припинено. Заміна на Extech PQ3350.

Extech PQ3470 – це трифазний графічний аналізатор потужності та гармонік/реєстратор даних, здатний реєструвати до 30 000 наборів вимірювань на знімній карті пам’яті SD. Вимірювач має трифазний коефіцієнт напруги або струму, незбалансований (VUR, AUR) та незбалансований коефіцієнт, фіксує перехідні події (включаючи падіння, набухання та відключення) з програмованим порогом (%), широким діапазоном частоти дискретизації (від 2 секунд до 2) годин), вбудований годинник/календар. У комплекті з 4 проводами напруги з алігаторними затискачами, 8 батареями типу АА, картою SD, адаптером змінного струму 100-240 В та футляром. Затискні щупи продаються окремо.

Особливості Extech PQ3470

Великий матричний матричний графічний РК-дисплей із підсвічуванням для читання сонцем та простим у використанні екранним меню
Повний системний аналіз з до 35 параметрами:
- V (фаза-фаза), V (фаза-земля)
- A (фаза-земля)
- KW / KVA / KVAR / PF (фаза)
- KW / KVA / KVAR / PF (система)
- KWH / KVAH / KVARH / PFH (система)
- Фазовий кут
Додаткові струмові затискачі 200А, 1200А або гнучкі датчики струму 3000А (продаються окремо)
Регульований коефіцієнт трансформатора струму CT (від 1 до 600) та потенціальний трансформатор PT (від 1 до 1000) для систем розподілу високої потужності
Одночасне відображення гармонік та форми хвилі
Аналіз загальних гармонічних спотворень (THD)
Графічна фазова діаграма з параметрами 3-фазної системи
3-фазний коефіцієнт напруги або незбалансованого струму (VUR, AUR) та незбалансований коефіцієнт
Зафіксуйте перехідні події (включаючи падіння, набухання та відключення) з програмованим порогом (%)
Запишіть до 30000 читань на знімній карті пам’яті SD у форматі Microsoft Excel®
Широкий діапазон частот дискретизації (від 2 секунд до 2 годин)
Вбудовані годинник та календар
У комплекті з 4 проводами напруги з алігаторними затискачами, 8 батареями типу АА, картою SD, адаптером змінного струму 100-240 В та футляром. Затискні щупи продаються окремо.

Технічні характеристики Extech PQ3470

Параметр	Значення	Базова точність
Напруга змінного струму (справжні середньоквадратичні значення)	600,0 В.	± (0,5%відхилення)
Змінного струму	3000А	± (0,5%відхилення)
Активна потужність (МВт)	9,999 МВт	± (1,0%відн.)
Видима потужність (МВА)	9.999 МВА	± (1,0%відн.)
Реактивна потужність (MVAR)	9.999МВАР	± (1,0%відн.)
Коефіцієнт потужності	Від 0,00 до 1,00	± 0,04
Діапазон частот	Від 45 Гц до 65 Гц	± 0,1 Гц
Фаза	-180 ° до +180,0 °	± 1 °
Гармоніки	1 до 50 -го	± 2% (від 1 до 20); ± 4% (від 21 до 31)
Фактор гребеня	Від 1,00 до 99,99	± (5%)
Вхід струмового затиску	200 мВ, 300 мВ, 500 мВ	± (0,5%відхилення)
Вхід струмового затиску	1В, 2В, 3В; вибирається користувачем
Точність пікової напруги змінного струму		± (5%)
Пікова точність змінного струму		± (5%)
Енергія активної потужності (МВт -год.)	0,0 кВт -год до 9,999 МВт -год	± (2,0%відн.)
Видима потужність енергії (МВАХ)	0,0 кВАг до 9,999 МВАГ	± (2,0%відн.)
Енергія реактивної потужності (MVARH)	0,0 кВАРГ до 9,999 МВАРГ	± (2,0%відн.)
Ведення даних	30000 показань (карта пам’яті SD 2 ГБ)
Розміри/Вага	8,86 х 4,92 х 2,52 дюйма (225 х 125 х 64 мм) / 1010 г
