Опис
- Гнучкі фіксатори можуть використовуватися для охоплення шин і пучків проводів
- Великий РК-дисплей з підсвічуванням з функцією відображення до 35 параметрів
- Кліщі для вимірювання TRUERMSзначений потужності з відображенням гармонійних коливань
- Функція одночасного відображення гармонійних коливань і форми сигналу
- Функція відображення на дисплеї форми сигналу зі значеннями піків (1024 виміру/ період)
- Функція аналізу загальних гармонійних спотворень (THD-F)
- Максимальний струм споживання (MDkW, MW, kVA, MVA) з програмованим періодом
- Регульоване ставлення CT(від 1 до 600) і ставлення VT(від 1 до 3000)
- Графічна фазова діаграма з параметрами 3-фазною системи
- Ставлення нерівномірності навантаження по 3-фазного напруги або струму (VUR, VIR) і коефіцієнт нерівномірності навантаження (d0%, d2%)
- Розрахунок незбалансованого струму через нейтральну лінію (ln)
- Функція фіксації 28 імпульсних перешкод (включаючи Dip(провал рівня сигналу), Swell(викид) і Outage(перебій)) з програмованим пороговим значенням (%)
- Оптично ізольований USBинтерфейс з програмним забезпеченням для завантаження форми сигналу, параметрів потужності і гармонійних коливань
- Використання для однофазного і 3-фазною/ 3-провідний або 4-провідний схеми.
| Специфікації | Діапазон | Базова точність |
| Напруга змінного струму, В (TRUERMS) | 600В | ±(0,5% значень+5ц) |
| Сила змінного струму | Модель PQ3350-1 (1200A)
Модель PQ3350-3 (3000A) |
±(0,5% значень+5ц)
±(0,5% значень+5ц) |
| Активна потужність (кВт) | 9,999МВт | ±(1%значень+8ц) |
| Удавана потужність (кВА) | 9999кВА | ВА=В, rms x A, rms |
| Реактивна потужність (кВАР) | 9999кВАР | ВАР= sqr (ВА2-W2) |
| Коефіцієнт потужності | Від 0,0до +1,00 | ±(1,5%°свідчень ±8ц) |
| Частота | 45-65Гц | 0,1Гц |
| Фаза | -180,0°~ 0°~+180,0° | ±1° |
| Гармонічні коливання | Від 1до 99 | ±2% |
| Коефіцієнт амплітуди (пік-фактор) | Від 1,00до 99,99 | ±(5%+30ц) |
| Точність пікового напруги змінного струму | ±(5%значень+30ц) | |
| Точність пікового значення сили змінного струму | ±(5%значень+30ц) | |
| Енергія активної потужності (кВт/ год) | Від 0 мВт/ ч до 999999 кВт/ ч | |
| Енергія реактивної потужності (кВАР/ год) | Від 0,0 кВАР/ год до 1000 МВт/ ч | |
| Реєстрація даних | 52428 значень (1 фаза)/ 17476 значень (3 фази) | |
| Розміри/ вага | 257х155х57мм/ 1160 р | |
Інформація для замовлення:
- PQ3350-1…Аналізатор потужності і гармонік на 1200А
- PQ3350-3…Аналізатор потужності і гармонік на 3000А
- PQ1000…Контрольні виходи з зажимом типу «крокодил» і плунжерним фіксатором (4 виходи)
- PQ3110…Набір струмових кліщів на 100А
- PQ3120… Набір струмових кліщів на 1000А
- PQ3210… Набір гнучких струмових кліщів на 1200А
- PQ3220… Набір гнучких струмових кліщів на 3000А
Опціонально:
- PQ3220, 3000А (609мм), гнучкі фіксатори
- PQ3210,1200А (304мм), гнучкі фіксатори
- PQ3120, 1000А (55мм), фіксатори
- PQ3110, 100А (30мм), фіксатори

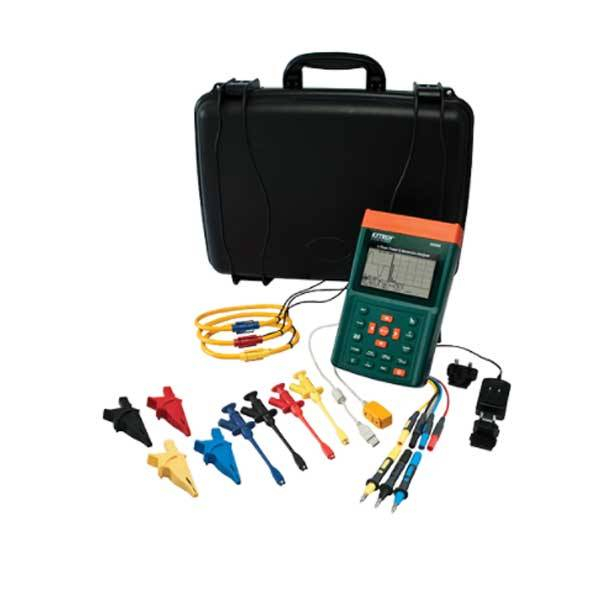

Комплект поставки: аналізатор якості електроенергії Extech PQ3350, гнучкі фіксатори, контрольні виходи із затискачами типу «крокодил», плунжерні фіксатори, 8 батарей типу АА, універсальний адаптер змінного струму, кабель USB та футляр.
