Опис

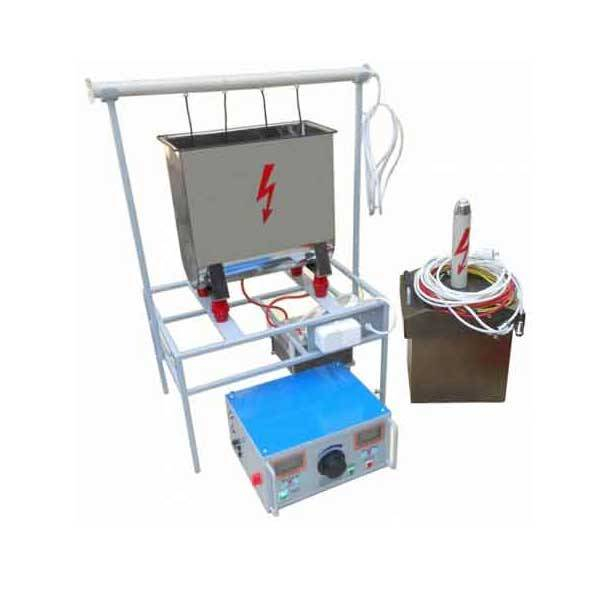

Стенд високовольтний випробувальний DTE-50D призначений для:

• Випробування діелектричних гумових рукавичок, бот, електроінструменту і т.п. змінною високою напругою промислової частоти, регульованою в межах 100В – 15кВ.
• Випробування ізоляційних високовольтних штанг змінною високою напругою промислової частоти, регульованою в межах 300В – 50кВ.
• Перевірки неонових ламп змінною напругою промислової частоти, регульованою в межах 5 – 250 В.
• Використання в якості високовольтної установки для випробувань ізоляції виробів (кабелів, ізоляторів та ін.) напругою змінного струму.

Стенд конструктивно виконаний блочно:

Блок управління і вимірювання, в подальшому – БУ;

Ведучий блок високої напруги, в подальшому – БВН-50 ;

Випробувальна установка, в подальшому – ВУ-15 .

За додатковою угодою для випробування високовольтних штанг два штатива на 10 ложемент.

З’єднання міжблочні виконані за допомогою кабелів.

Блок управління і вимірювання БУ, призначений для управління і індикації режимами роботи стенду. А також для вимірювання і відображення величин вихідної напруги і струму.

Блок високої напруги БВН-50 служить для отримання високої випробувальної напруги змінного струму промислової частоти до 50 кВ. Основним компонентом блоків є високовольтний трансформатор, що підвищує первинну напругу величиною 220В до 50кВ.

Випробувальний пристрій ВУ-15 призначений для роботи стенду в режимі випробування ізоляції діелектричних рукавичок, бот, електромонтажного інструменту з ізоляційними ручками. Особливістю ВУ-15 є наявність вбудованого високовольтного “сухого” трансформатора. Його високовольтна обмотка підключена до випробувальної ванни. Максимальна висока напруга трансформатора рівна в середньому 15кВ. Випробувальна установка ВУ-15 підключається до блоку управління за допомогою сполучних електричних кабелів.

До складу стенду за додатковою угодою входять рухомий і нерухомий штативи для випробування штанг. Штативи виконані у вигляді трикутної підстави, на якій розміщені високовольтні ізолятори, на верхній частині яких закріплена підставка з ложементами для встановлення перевіряємих штанг.

Специфікація DTE-50D
