Опис

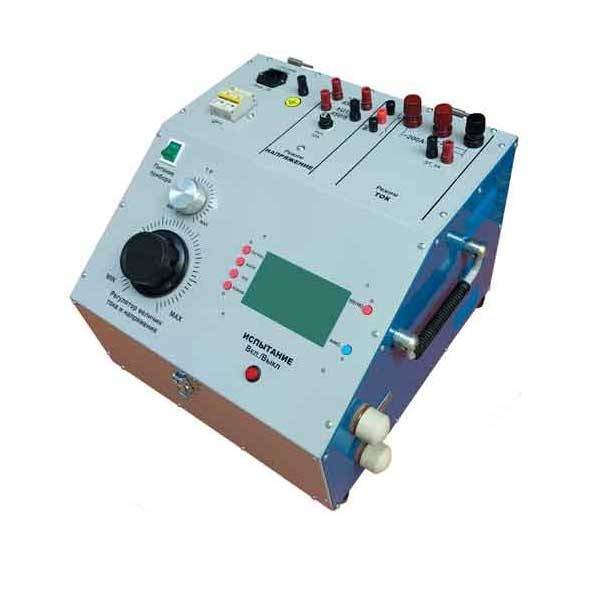

Пристрій перевірки простих захистів DTE-450/3000 призначений:
- для налагодження і перевірки пристроїв простих релейних захистів РЗА, на місці їх установки на електростанціях, підстанціях, промислових підприємствах або в лабораторіях.
- для налагодження і перевірки елементів електроавтоматики (електромагнітних реле, контакторів, пускачів і т.п.).
- для налагодження і перевірки автоматичних вимикачів.
Пристрій виконаний в єдиному корпусі, що створює додаткові зручності при експлуатації. У своєму складі має з’єднувальні дроти і кабелі для підключення випробовуваних пристроїв.
Технічні характеристики DTE-450/3000
Напруга живильної мережі змінного струму, В |
220±10%(50Гц) |
Максимальний струм споживання живильної мережі, А |
50 |
Максимальна споживана потужність, (В×А) |
5000 |
Температура навколишнього середовища |
-10…+45 °C |
Температура зберігання |
-20…+45 °C |
Відносна вологість повітря при температурі +25˚С, %, не більше |
80 |
Атмосферний тиск, мм рт. ст. |
от 630 до 800 |
Вага пристрою, без урахування комплекту сполучних проводів, кг, не більше |
36 |
Режим роботи тривалий, не менше |
120мин |
Середній термін служби, років |
10 |
Вихідна напруга
Діапазон вихідної синусоїдального напруги, мережевої частоти, який формується пристроєм розбитий на три під діапазони |
0 –– 50 (В) 0 –– 250 (В) 0 –– 450 (В) |
Діапазон вихідної випрямленої напруги, формованої пристроєм розбитий на три під діапазони |
0 –– 50 (В) 0 –– 250 (В) 0 –– 450 (В) |
Точність вимірювання вихідної напруги, (%) |
3,0 |
Розширення виміру вихідної напруги, (мВ.) |
10 |
Вихідний струм
Діапазон вихідного синусоїдального струму, мережевий частоти, який формується пристроєм розбитий на два під діапазону |
0 –– 20 (А) 0 –– 200 (А) |
Опціонально, для перевірки автоматичних вимикачів, доданий діапазон вихідного фазоімпульсной струму мережевої частоти |
0 –– 3000 (А) |
Точність вимірювання вихідного струму, (%) |
3,0 |
Розширення виміру вихідного струму, (мА.) |
10 |
Додатково
Вимірювач часових інтервалів в діапазоні 0 |
9999,9 (с) |
Точність вимірювання часового інтервалу не більше |
0,2(мс) |
Розширення виміру часового інтервалу, (мс) |
0,1 |
Комплект поставки DTE-450/3000
№ |
Найменування |
Кіл.,шт. |
1 |
Пристрій |
1 |
2 |
Комплект випробувальних кабелів |
1 комп |
3 |
Кабель живлення пристрою |
1 |
4 |
Транспортна сумка для зберігання і перенесення комплекту сполучних кабелів |
1 |
5 |
датчик струму,3000/5(А) |
1 |
6 |
Керівництво по експлуатації пристрою |
1 |
