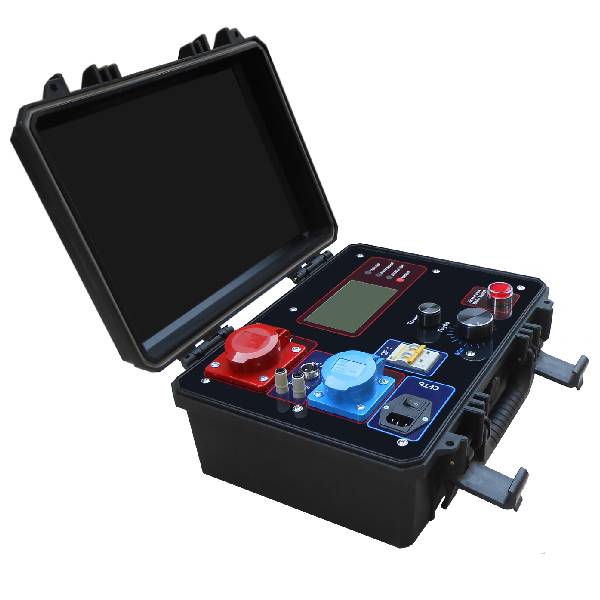

Пристрій перевірки автоматичних вимикачів – DTE-3М призначений:
- Для перевірки працездатності і контролю ампер-секундних характеристик автоматичних вимикачів змінного струму промислової частоти в діапазоні 20А-3кА, з вимірюванням і реєстрацією величин часу і струму, що пропускається через автоматичний вимикач, далі АВ;
- Для перевірки і атестації струмових вимірювальних і захисних трансформаторів струму, первинним струмом;
- Для перевірки і калібрування струмових реле;
- Для перевірки і калібрування теплових струмових реле;
- Для перевірки плавких запобіжників;
Пристрій може використовуватися в якості регульованого джерела змінного струму до 3кА в силових ланцюгах низького імпедансу для лабораторних робіт.
Пристрій DТЕ-3М є переносним приладом.
Для забезпечення електробезпеки персоналу, вихідні струмопровідні ланцюги гальванічно розв’язані від мережі живлення.
Технічні характеристики DTE-3M
Напруга живлення, (В)* | 230 ±5% |
Частота мережі,(Гц) | 50 – 60 |
Максимальна напруга на одному витку вихідної шини, В | 1,3 |
Максимальний струм на вихідних шинах (два витка), А | 3000 |
Максимальна споживана потужність DТЕ-3М, кВА | 8 |
Час безперервної роботи при вихідному струму 3кА не менше, с | 0 |
* Діапазон True RMS вимірювання і реєстрації вихідного струму, при похибки вимірювання менше 3%, А |
20 – 3300 |
Діапазон вимірювання і реєстрації тривалості вихідного струму, при похибки вимірювання менше 1,5% , сек |
0,02 – 99999 |
Поріг спрацьовування температурного захисту, °С | 96 ±10% |
Маса блоку управління БУ-3, кг, не більше | 5,7 |
Маса підсилювача струму УТ-3, кг, не більше | 14,7 |
Маса мідної гнучкої шини, кг, не більше | 6 |
Маса датчика тока ДТ–3, кг, не більше | 1,8 |
габаритні розміри БУ–3, мм, не більше | 430х135х265 |
габаритні розміри УТ–3, мм, не більше | 285х135х260 |
Середній термін служби приладу, років |
Умови експлуатації DTE-3M
Діапазон температури навколишнього повітря, °С | -5 – +35 |
Відносна вологість повітря при t=25°С, % | 80 |
Атмосферний тиск, мм.рт.ст. | 630 – 800 |
Комплект поставки DTE-3M
Блок управління пристрою, БУ–3 | 1шт. |
Кабель живлення блоку управління | 1шт. |
Підсилювач струму пристрою, УТ–3 | 1шт. |
Шина гнучка, довжиною – 2,0 м, перетином – 95мм2 | 1шт. |
Датчик струму, ДТ-3, з кабелем підключення | 1шт. |
Транспортна сумка для зберігання і перенесення комплекту шини гнучкої і датчика струму | 1шт. |
Керівництво по експлуатації пристрою DТЕ-3М | 1шт. |
