Опис

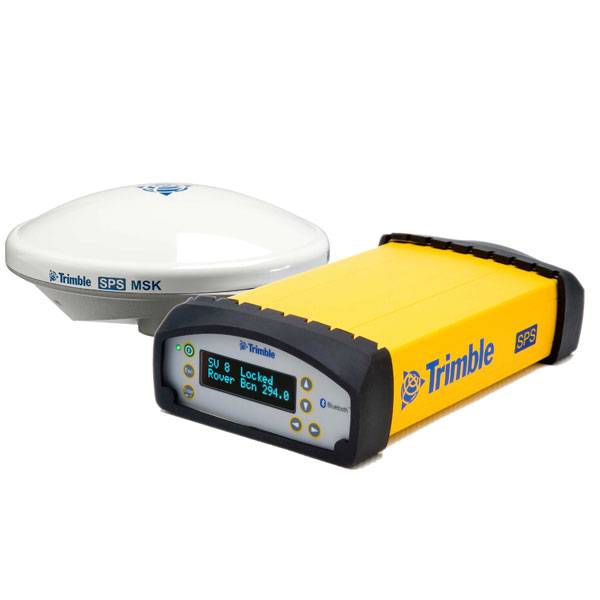

Приймач Trimble SPS351 є економічним рішенням для безлічі гідрографічних додатків. Він об’єднав в собі перевірену на практиці технологію DGPS позиціонування, надійне погодозащіщенное виконання і легкий у користуванні інтерфейс з можливістю дистанційного керування приймачем. У поєднанні з програмним забезпеченням Hypack, приймач SPS351 може бути використаний для широкого ряду завдань морської навігації та будівництва: позиціювання буксирів і навігація суден; навігаційне забезпечення морської будівництва; батіметріческая зйомка та інших програм.
Ударостійка, модульна конструкція забезпечує установку приймача на будь-якому типі морських і річкових суден, при цьому приймач розташовується як правило в рубці, де він буде захищений від впливу погодних факторів і крадіжок, а всепогодня антена (GA530 або GA510) кріпиться на щоглі або спеціальній стійці.
Технологія Trimble EVEREST значно покращує результати позиціонування створюваних відбитими GPS сигналами від щогл судна або від портових споруд. У SPS351 дана технологія використовується для усунення впливу многолучевости, що особливо важливо при виконанні робіт в умовах високого фону перешкод, поблизу висотних конструкцій або в портах.
Приймач SPS351 забезпечує субметровой точність при DGPS позиціюванні з використанням диференціальних RTCM поправок, що транслюються по радіоканалах морськими радіомаяками IALA MSK Beacon або одержуваних через Інтернет від джерела NTRIP, супутникових систем широкозонной корекції SBAS (WAAS, EGNOS або MSAS), або переданої по радіомодему від локальної референсной станції. У випадках, коли в місці роботи SPS351 відсутня надійне незалежне DGPS покриття, приймач може бути модернізований в локальну референсную станцію.
Підтримка комунікаційних послідовних портів, Ethernet і Bluetooth, в поєднанні з протоколом виведення даних стандарту NMEA дозволяють приймачу SPS351 легко бути інтегрованим в різні рішення і управлятися дистанційно, забезпечуючи при цьому доступ до накопичених даних і налаштувань.
Ключові риси Trimble SPS351
- субметровой точність позиціонування в горизонтальній площині;
- використання безкоштовних сигналів діфференцальной корекції від морських радіомаяків MSK Beacon, без додаткових приймача і антени;
- використання DGPS RTCM корекції, прийнятої по радіоканалу або по стільникового зв’язку, в областях, де відсутнє покриття Beacon;
- інтернет інтерфейс, що забезпечує дистанційний доступ до приймача для перегляду даних і конфігурації;
- інтегрована технологія бездротового зв’язку Bluetooth для конфігурації приймача без використання кабелю та управління ним за допомогою ноубук або мобільного телефону;
- можливість використання як референсной DGPS станції (після модернізації).
Технічні характеристики Trimble SPS351
SPS351 | ||
Кількість каналів | 12 | |
Використовувані антени | антена GA510 ( GPS L1 C/A, SBAS); антена GA530 ( GPS L1 C/A, MSK Beacon, SBAS) |
|
Частота оновлення | до 10 Гц | |
Виведення повідомлень | NMEA, GSOF, 1PPS, DGPS RTCM поправки (опція) | |
Формати даних | DGPS, RTCM 2.x | |
Джерело корегувань | MSK Beacon, DGPS Base (по радіоканалу або через Інтернет) | |
Точність позиціонування | ||
Кодове GPS позиціонування |
за планом | 25 мм + 1ppm |
за висотою | 50 мм + 1ppm | |
SBAS | за планом | < 1 м |
за висотою | < 5 м | |
Коммнікаційні параметри | ||
Lemo (послідовний) | 7-контактний 0-Shell Lemo, послідовний 1, 3-провідний RS232 | |
Модем 1 (послідовний) | 26-контактний, D-Sub, послідовний 2, повний 9-провідний RS232, через адаптер кабелю |
|
Модем 2 (послідовний) | 26-контактний, D-Sub, послідовний 3, 3-провідний RS232, через адаптер кабелю |
|
Модем 2 (послідовний) | 26-контактний, D-Sub, послідовний 3, 3-провідний RS232, через адаптер кабелю |
|
Сотовая | GSM/GPRS | |
Bluetooth | інтегрований, повністю герметичний 2,4 ГГц модуль Bluetooth | |
Ethernet, USB | через адаптер мультипорту | |
Дисплей | світлодіодний VFD | |
Порти живлення | порт 1 | 7-контактний 0-Shell Lemo – оптимізований під свинцовий акумулятор (з обмеженням напруги 10.5 В) |
порт 2 | D-Sub, 26-контактний, оптимізований під Li-ion акумулятор Trimble (з обмеженням напруги 9.5 В) |
|
Загальні характеристики | ||
Споживча напруга | від 10.5 до 28 В | |
Споживана потужність | від 4.5 до 18 Вт | |
Пило- та вологозахищеність | IP67 | |
Ударостійкість | витримує падіння з висоти 1 м | |
Температурний діапазон |
робочий | від -40°C до +65°C |
зберігання | від -40°С до +80°С | |
Габаритні розміри | 240 x 120x 50 мм | |
Вага (приймача) | 1.31 кг |
