Опис

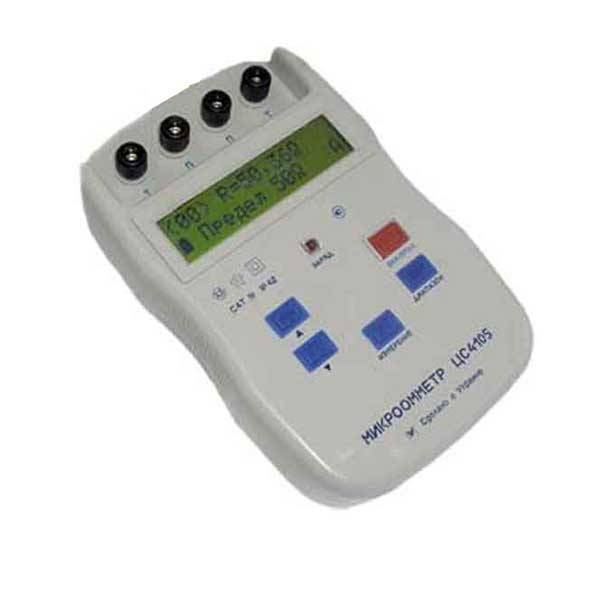

Мікроомметр ЦС4105 призначений для вимірювання електричного опору постійному струму компонентів електричних ланцюгів, що не знаходяться під напругою.

ЦС4105 призначений для вимірювання:

• перехідного електричного опору високовольтних перемикачів і роз’єднувачів;
• електричного опору паяних, зварних і гвинтових з’єднань;
• електричного опору контактів приєднання і опору наземної частини ланцюгів заземлюючих пристроїв;
• активного опору шин, дротів і кабелів;
• активного опору обмоток електричних машин.

Індикація результатів вимірювань мікроомметра – буквено-цифрова на рідкокристалічному індикаторі (РК-індикатор), робота в діалоговому режимі. Електроживлення мікроомметра – акумулятори типорозміру АА напругою 1,2 В – 8 шт.

Режими роботи мікроомметра – автоматичний або ручний.

Автоматичний режим роботи – один вимір після короткочасного натискання кнопки ВИМІР.
Ручний режим роботи – безперервні вимірювання протягом утримування кнопки ВИМІР утримуючи при ручному виборі діапазону вимірювання 1-300 мОм з межею 300 мОм або 0,1-50 Ом з межею 50 Ом.
Ручний режим роботи мікроомметра кращий при вимірюванні опору індуктивного характеру. Тривалість безперервної роботи мікроомметра в ручному режимі визначається електричної ємністю акумуляторів.

Сила струму споживання Мікроомметр від акумуляторів в ручному режимі роботи не більше 0,25 А.

Сила струму в ланцюзі вимірюваного опору:

• на межі 3 мОм – 5 А, імпульс струму тривалістю 0,3 с;
• на межі 300 мОм – 50 мА постійного струму;
• на межі 50 Ом – 5 мА постійного струму.

Мікроомметр ЦС4105 здійснює:

• заряд акумуляторів від блоку живлення;
• світлову індикацію процесу і ступеня заряду акумуляторів;
• автоматичний вибір діапазону вимірювання; в ручному режимі роботи дозволяють перемикати допустимі межі з межами 300 мОм або 50 Ом;
• автоматичне відключення від джерела електроживлення при зниженні напруги живлення нижче 8 В і (або) після закінчення (90 – 120) з після закінчення вимірювання;
• зберігання в пам’яті результатів 20-ти останніх вимірювань.

Габаритні розміри ЦС4105 – 230 мм х 140 мм х 58 мм.

Маса ЦС4105, кг, не більше:

• мікроомметра з акумуляторами – 1;
• комплекту вимірювальних шнурів – 0,8;
• блоку живлення – 0,3.
• в комплекті поставки – 2,2.

Норма середнього напрацювання мікроомметра на відмову – 10000 год.
Середній термін служби мікроомметра 10 років.
